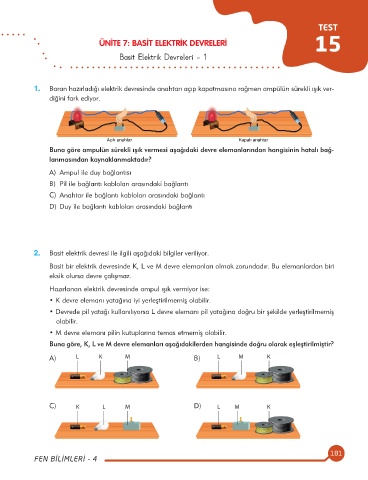

TEST
15
ÜNİTE 7: BASİT ELEKTRİK DEVRELERİ

Basit Elektrik Devreleri - 1

1. Baran hazırladığı elektrik devresinde anahtarı açıp kapatmasına rağmen ampülün sürekli ışık ver-

diğini fark ediyor.

Açık anahtar Kapalı anahtar
Buna göre ampulün sürekli ışık vermesi aşağıdaki devre elemanlarından hangisinin hatalı bağ-
lanmasından kaynaklanmaktadır?

A) Ampul ile duy bağlantısı
B) Pil ile bağlantı kabloları arasındaki bağlantı

C) Anahtar ile bağlantı kabloları arasındaki bağlantı
D) Duy ile bağlantı kabloları arasındaki bağlantı

2. Basit elektrik devresi ile ilgili aşağıdaki bilgiler veriliyor.
Basit bir elektrik devresinde K, L ve M devre elemanları olmak zorundadır. Bu elemanlardan biri
eksik olursa devre çalışmaz.

Hazırlanan elektrik devresinde ampul ışık vermiyor ise:
• K devre elemanı yatağına iyi yerleştirilmemiş olabilir.

• Devrede pil yatağı kullanılıyorsa L devre elemanı pil yatağına doğru bir şekilde yerleştirilmemiş
olabilir.
• M devre elemanı pilin kutuplarına temas etmemiş olabilir.
Buna göre, K, L ve M devre elemanları aşağıdakilerden hangisinde doğru olarak eşleştirilmiştir?

A) L K M B) L M K

C) K L M D) L M K

181
FEN BİLİMLERİ - 4
